ブロック積擁壁の小口止

リバーシブル・サイドブロック

有限会社 創友
特徴と基礎形状寸法


・設置幅(横幅)の調整は、背面の掘削幅に合わせて、 現場で50mm単位で調整できます。
・上下ブロックの嚙み合わせは、50mmピッチに凹凸の突起があるため、
上下の固定は容易です。
・ブロック勾配1:03,1:0.4,1:0.5の規格があり、組合わせにより、
背面勾配の変更もできます。
・1個のブロック高さは500mmなので、
ブロック積擁壁と一緒に積上げて施工できます。
・ブロックの上下の固定は、
ガイドピンで容易に位置決めできます。
・施工幅の調整時に上下ブロック間に隙間ができた場合には、側面型枠(コンパネ)はブロックに 取付けている
インサートを活用して簡単に固定できます。また、コンクリート鋲等でも固定できます。
  (ブロック設置側の砕石部の側面が隙間となる場所は、スレートボード等で埋設型枠とした施工も可能)
・製品重量も100kg程度なので
容易に現場運搬できます。



基本形状寸法

●平面図

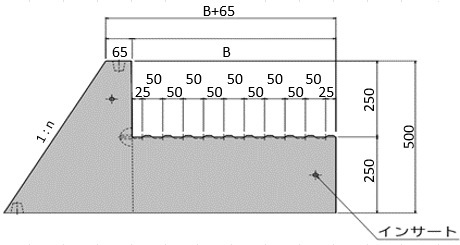

●側面図


●側面図(詳細)
